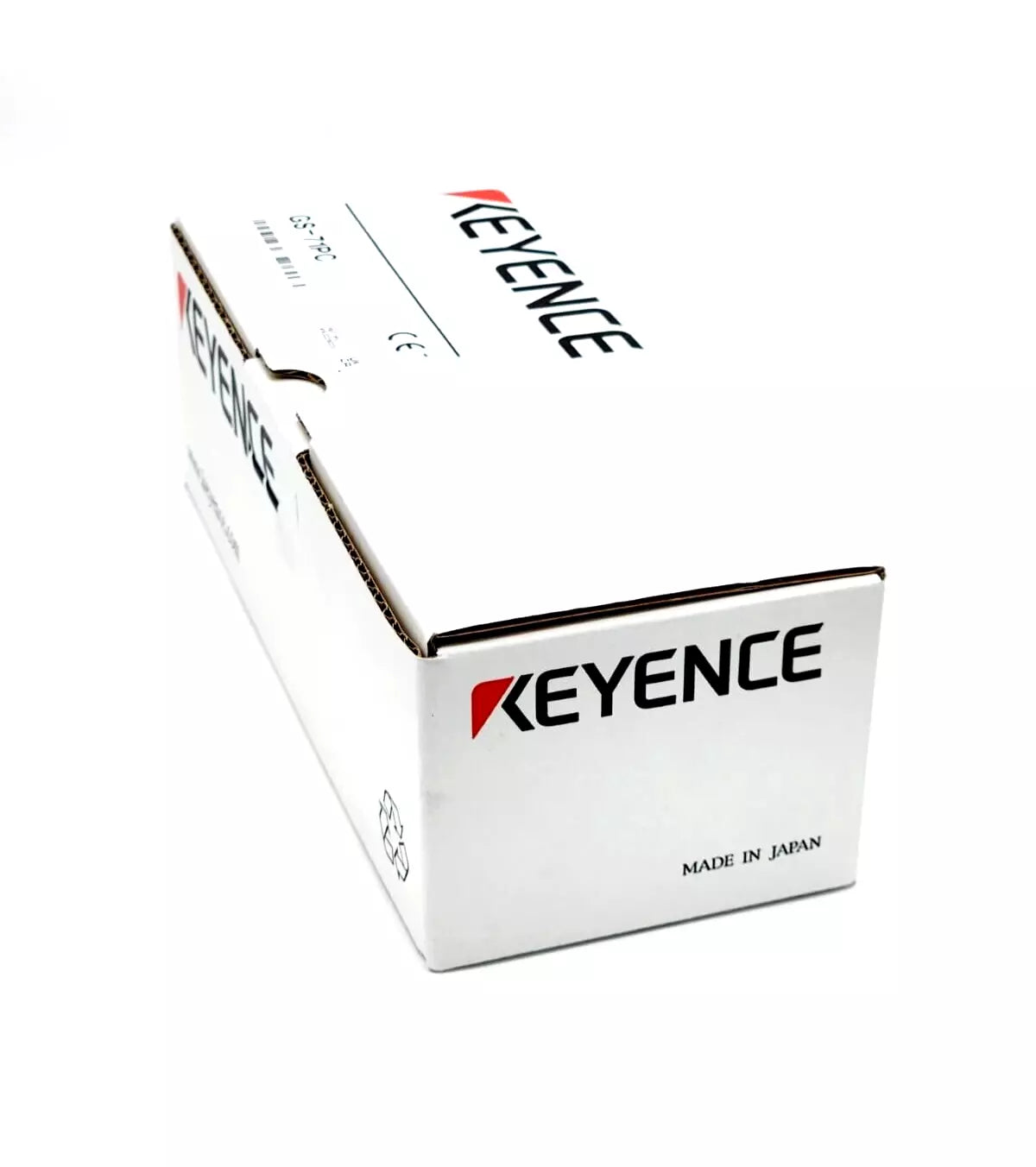

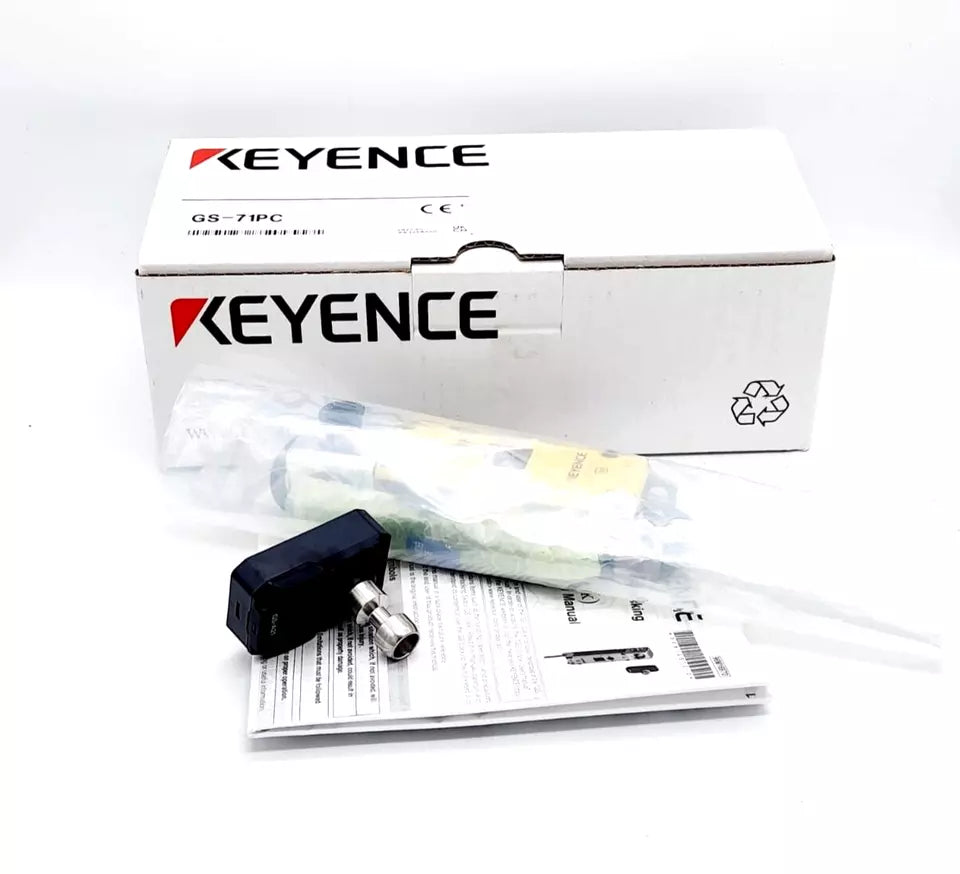

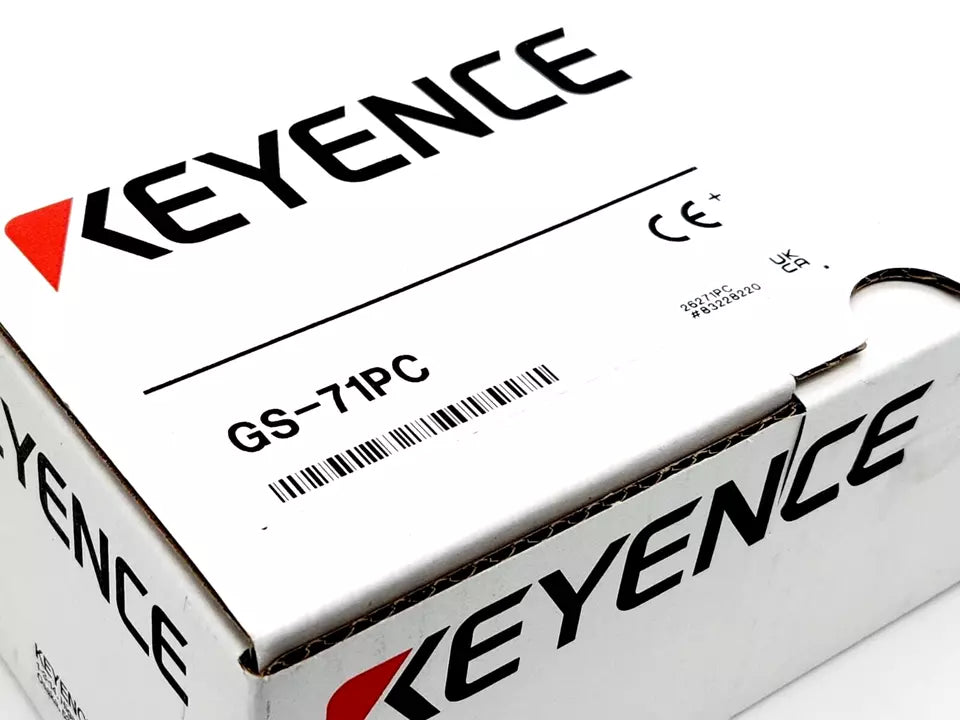

Keyence GS-71PC Sicherheitsschalter Verriegelung Arbeitsstrom Standardmodell

• Modell: GS-71PC
• Verriegelungstyp: Arbeitsstromprinzip
• Typ: Standardmodell

Verriegelung

• Ansprechzeit:

• Verriegeln → Entriegeln: 320 ms 12
• Entriegeln → Verriegeln: 220 ms 12*3
  • Zuhaltekraft (Fzh): Min. 2.000 N
  • Ausrichttoleranz für Bolzen: ±2 mm
  • Mechanische Lebensdauer: 1 Million Schaltspiele oder mehr (bei einer Anfahrgeschwindigkeit der Tür von 1 m/s)
  • Zulässige Betätigungsfrequenz: 1 Hz *4
  • Türradius: Min. 250 mm
  • Hilfsentriegelung: Vorne, hinten *5
  • Kaskadierung: Max. 25 Einheiten

Sicherheitsausgang (OSSD)

• Ausgangstyp: Transistorausgänge × 2
• Max. Laststrom: Max. 150 mA
• Restspannung (bei EIN): Max. 2,5 V (bei einer Kabellänge von 5 m)
• AUS-Spannung: Max. 2,0 V (bei einer Kabellänge von 5 m)
• Leckstrom: Max. 0,5 mA
• Max. kapazitive Last: 2,2 µF
• Verkabelungs-Lastwiderstand: Max. 2,5 ?

AUX (Nicht sicherheitsrelevanter Ausgang)

• Ausgang: Transistorausgang
• Anzahl der Ausgänge: 1
• Max. Laststrom: 50 mA
• Restspannung (bei EIN): Max. 2,5 V (bei einer Kabellänge von 5 m)

Externer Eingang (Kurzschlussstrom)

• Sicherheitseingang: Ca. 1,5 mA × 2
• Verriegelungssteuereingang: Ca. 2,5 mA × 1

Umgebungsbeständigkeit

• Zertifizierungen:

• EN 61508, IEC 61508 (SIL2/SIL3)
• EN 62061, IEC62061 (SIL CL2/SIL CL3)
• EN ISO13849-1: 2015 (PLd, Category 2/PLe, Category 4)
• EN ISO14119 (Type 4)
• IEC 60947-5-3, EN 60947-5-3
• UL 61010-1, CAN/CSA-C22.2 No. 61010-1
  • Schutzschaltkreis: Verpolungsschutz, Kurzschlussschutz und Überstromschutz für jeden Ausgang

Netzanschluss

• Spannung: 24 V DC ±20% (Restwelligkeit max. 10%, Klasse 2)
• Verbrauch: 3,4 W *6

Umgebungsbedingungen

• Schutzart:

• IP65/67 (IEC60529)
• IP69K (ISO 20653, TÜV SÜD zertifiziert)
• Gehäusetyp 3/4X/12/13 (NEMA250)
  • Betriebstemperatur: -20°C bis +55°C (kein Vereisen)
  • Lagertemperatur: -25°C bis +70°C (kein Vereisen) *7
  • Relative Luftfeuchte im Betrieb: 5% bis 95% relative Luftfeuchtigkeit
  • Relative Luftfeuchte bei Lagerung: 5% bis 95% relative Luftfeuchtigkeit
  • Vibrationsfestigkeit: 10 bis 55 Hz; Doppelamplitude 2,0 mm; 5 Minuten in jede Richtung X, Y und Z (IEC 60947-5-3)
  • Stoßfestigkeit: 30 G in X-, Y-, Z-Richtung, 6 Mal je Achse (IEC 60947-5-3)

Material

• Haupteinheit:

• Gehäuse: SUS304, PPS, PBT, PAR, PA66, NBR
• Verriegelungsbolzen: Aluminiumlegierung, Zinkdruckguss (Chrom-Nickel-Beschichtung)
• Kabel: PVC
  • Betätiger:
• Gehäuse: PPS, PBT, NBR
• Bolzen: Aluminiumlegierung, SUS303

Gewicht

• Ca.: 380 g
